Table élévatrice électrique extra-plate HY1001

Introduction de la table élévatrice électrique à profil bas

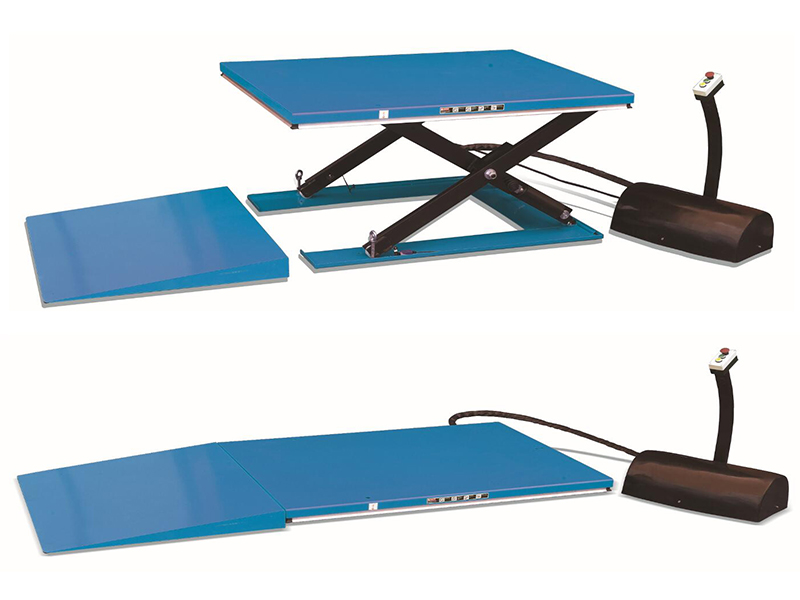

La table élévatrice électrique extra-plate est un modèle robuste doté d'une large plateforme. Elle est conçue pour les opérations de levage en position basse. Grâce à sa faible hauteur repliée, elle ne nécessite aucune fosse d'installation. Elle est équipée d'un boîtier de commande 24 V avec boutons de montée et de descente, ainsi que d'un arrêt d'urgence. De plus, le bloc d'alimentation externe est doté d'une soupape de décharge contre les surcharges et d'une vanne de régulation de débit pour contrôler la vitesse de descente. Cette table élévatrice électrique extra-plate garantit aux opérateurs une hauteur de travail optimale et le respect des normes de santé et de sécurité en vigueur. Elle utilise une alimentation triphasée pour soulever des charges jusqu'à 1000 kg.

Cette table élévatrice à ciseaux ultra-basse hauteur et à plateforme fermée ne nécessite aucune fosse d'installation, ce qui représente un gain de temps considérable. Son secret ? Une longue rampe d'accès permettant de charger des transpalettes ou des véhicules de transport directement sur la plateforme en acier lisse. Autre atout : son socle rigide supportant le mécanisme à ciseaux. Ce dernier protège le sol et les galets de roulement, tout en garantissant un levage sans à-coups et une stabilité accrue.

La table élévatrice à profil bas est disponible sous les modèles HY1001, HY1002, HY1003, HY1004, HY1005, HY1501, HY1502, HY1503, HY2001 et HY2002.

Spécifications de la table élévatrice électrique à profil bas

i-lift n°		1312801	1312802	1312803	1312804	1312805	1312806	1312807	1312808	1312809	1312810
Modèle		HY1001	HY1002	HY1003	HY1004	HY1005	HY1501	HY1502	HY1503	HY2001	HY2002
Capacités	kg (lb)	1000 (2200)					1500 (3300)			2000 (4400)
Dimensions de la plateforme (L*l)	mm (pouces)	1450*1140	1600*1140	1450*800	1600*800	1600*1000	1600*800	1600*1000	1600*1200	1600*1200	1600*1000
Dimensions de la plateforme (L*l)	mm (pouces)	(57.1 * 44.9)	(63 * 44.9)	(57.1 * 31.5)	(63 * 31.5)	(63 * 40)	(63 * 31.5)	(63 * 40)	(63 * 47.2)	(63 * 47.2)	(63 * 40)
Min. la taille	mm (pouces)	85 (3.3)					105 (4.1)
Hauteur maximum	mm (pouces)	860 (33.9)					870 (34.3)
coup	mm (pouces)	775 (30.5)
Temps de levage	(deuxième)	25					30			35
Groupe Moto-pompe		380 V/50 Hz, CA 0.75 kW					380 V/50 Hz, CA 1.5 kW			380 V/50 Hz, CA 2.2 kW
Poids net	kg (lb)	357 (785.4)	364 (800.8)	326 (717.2)	332 (730.4)	352 (774.4)	367 (807.4)	401 (882.2)	415 (913)	419 (921.8)	405 (891)

Détails de la table élévatrice électrique à profil bas

1. Conception raisonnable, sûre et durable

Des barres de sécurité sont installées à la base de la table. Lorsque la table descend et rencontre un obstacle, elle s'arrête immédiatement afin de garantir la sécurité pendant son utilisation.

2. Anneau de levage amovible pour faciliter le transport

Cette plateforme élévatrice est équipée d'anneaux de levage amovibles, ce qui facilite son transport et son installation.

3. Cylindre à huile de haute qualité

Doté d'un dispositif de protection contre les surcharges, qui peut efficacement prévenir les dommages causés par les surcharges, de joints importés, d'une bonne étanchéité, évitant efficacement les fuites hydrauliques et améliorant les performances de sécurité de l'ensemble du véhicule.

4. Finition exquise

Grâce à la pulvérisation électrostatique et à la peinture cuite à haute température, la surface de la table est lisse, propre et esthétique, durable et résistante à la corrosion. Des barres de sécurité sont installées autour du bas de la table pour garantir la sécurité lors de son utilisation.

5. Rouleaux en acier au carbone

Le rouleau de support est conçu avec des bagues de lubrification internes en acier au carbone de haute qualité, usinées avec précision par CNC, ce qui lui confère une grande capacité de charge et le rend sans entretien.

Caractéristiques de la table élévatrice électrique à profil bas

▲ Conception robuste avec une plateforme plus large

▲ Ces tables présentent une faible hauteur une fois fermées, éliminant ainsi le besoin d'une installation en fosse.

▲ Ils sont fabriqués conformément à toutes les normes de sécurité européennes, y compris la norme EN1570:1999.

▲ Bloc d'alimentation déporté avec socle et commandes, protection IP54.

▲ Plateforme supérieure équipée d'un périmètre de sécurité pour empêcher la descente en cas de contact avec des obstacles.

▲ Boîtier de commande 24V avec boutons HAUT et BAS et arrêt d'urgence.

▲ Bloc d'alimentation externe équipé d'une soupape de décharge contre les surcharges et d'une vanne de régulation de débit pour le contrôle de la vitesse de descente. Alimentation : 380 V CA/50 Hz/triphasé.

▲ Soupape de sécurité anti-éclatement du tuyau pour empêcher la descente de la table élévatrice en cas de rupture du tuyau.

▲ Anneaux de levage amovibles pour faciliter la manutention et l'installation de la table élévatrice.

▲ Douilles sans huile sur les points de pivot.

▲ La rampe de chargement est un équipement standard.
