Le palan à chaîne à levier manuel robuste est un palan manuel qui est facile à utiliser et à transporter. Il est solide et portable et a des performances de sécurité élevées. Il convient à une utilisation dans les usines, les mines, les chantiers de construction, les quais, les quais, les entrepôts, etc. L'installation de machines et le levage de marchandises, en particulier pour les opérations ouvertes et sans électricité, montrent sa supériorité.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

Fonctionnalités:

Conception compacte, construction entièrement en acier, poignée légère
La capacité de levage de 2200 lb est plus que suffisante pour la plupart des applications industrielles
Le palan à main utilise des engrenages à répartition de charge qui facilitent le levage de charges lourdes
Crochets forgés conçus pour se plier lentement pour avertir des surcharges.
Construit pour répondre aux normes de sécurité CE

We have this item in stock in US, if you are located in US, we can arrange delivery to you ASAP! This way will save your time and shipping cost.

i-Lift No.		2110602		2110604		2110605		2110606		2110607		2110608
Modèle		HCB10		HCB20		HCB30		HCB50		HCB100		HCB200
Capacité nominale	Kg (lb)	1000(2200)		2000(4400)		3000(6600)		5000(11000)		10000(22000)		20000(44000)
Hauteur de levage standard	mm (pouces)	2500/3000（100/120）				3000/5000(120/200)
Charge d'essai	KN	12.5		25		37.5		62.5		125		250
Effort sur la capacité nominale	N	310		320		360		400		430		430
Nombre de chutes de la chaîne de charge		1		2		2		2		4		8

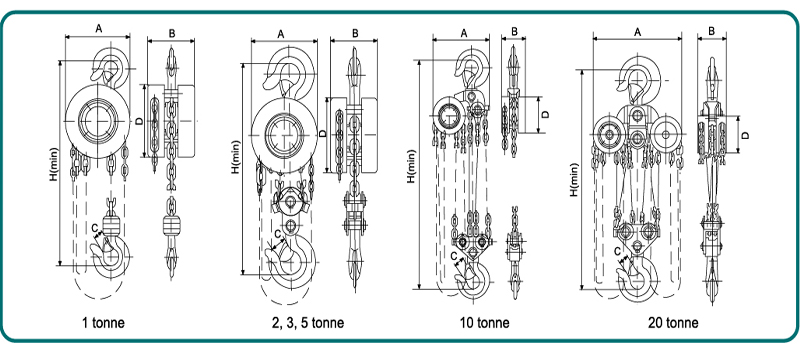

Distance minimale entre les crochets H	mm (pouces)	300(12)		380(15)		470(18.5)		600(23.6)		730(28.7)		1000(40)
Dia. De chaîne de charge	mm (pouces)	Ø6x18		Ø6x18		Ø8x24		Ø10x30		Ø10x30		Ø10x30
		(0.2x0.7)		(0.2x0.7)		(0.3x0.9)		(0.4x1.2)		(0.4x1.2)		(0.4x1.2)
Dimensions	Un mm (pouces)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
	B mm (pouces)	130(5.2)		130(5.2)		139(5.6)		162(6.4)		162(6.4)		189(7.4)
	C mm (pouces)	22(0.9)		26(1)		32(1.2)		44(1.7)		50(2)		70(2.7)
	D mm (pouces)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
Poids net	kg (lb)	9.2(20.2)	10(22)	12(26.4)	14(30.8)	20.2(44.4)	22.7(50)	32(70.4)	35(77)	65(143)	68(150)	148(325.6)	155(341)
Poids brut	kg (lb)	9.6(21)	10.4(23)	13.1(28.8)	14.5(31.9)	20.8(45.8）	23.3(51.3)	33(72.6)	36(79.2)	67(147.4)	80(176)	150(330)	180(396)
Extra Weight Per Metre of Extra Lift	(pcs)	1.65		2.5		3.7		5.2		9.6		19.2

Procédure d'opération:

1.Il est strictement interdit d'utiliser la surcharge de traction du câble.

Il est strictement interdit d'opérer avec d'autres pouvoirs que la main-d'œuvre.

3.Avant utilisation, assurez-vous que les pièces sont intactes, que les pièces de transmission et la chaîne de levage sont bien lubrifiées et que le ralenti est normal.

4.Vérifiez si les crochets supérieur et inférieur sont suspendus avant le levage, et la chaîne de levage doit être suspendue verticalement. Il ne doit pas y avoir de maillons torsadés et le cadre de crochet inférieur de la chaîne à deux rangées ne doit pas être retourné.

5. L'opérateur doit se tenir dans le même plan que la roue du bracelet pour balancer le bracelet, de sorte que la roue du bracelet tourne dans le sens horaire, de sorte que le poids puisse être augmenté; lorsque le bracelet est inversé, le poids peut être abaissé lentement.

6.Lors du levage d'objets lourds, il est strictement interdit au personnel d'effectuer des travaux ou de marcher sous des objets lourds afin d'éviter des accidents majeurs.

7.Pendant le processus de levage, que le poids augmente ou diminue, lorsque le bracelet est tiré, la force doit être uniforme et douce. N'utilisez pas une force excessive pour éviter que le bracelet ne saute ou l'anneau élastique.

8.Si l'opérateur constate que la force de traction est supérieure à la force de traction normale, il doit cesser de l'utiliser immédiatement. Empêcher les dommages à la structure interne pour éviter les accidents.

9.Une fois que l'objet lourd a atterri en toute sécurité, retirez le crochet de la chaîne.

10.Après utilisation, manipulez-le délicatement, placez-le dans un endroit sec et aéré et appliquez l'huile lubrifiante.
